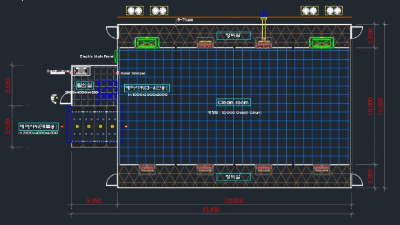

(항온항습기 + FFU) = Clean room 조성 (고천장/트러스구조)

이차돌사단=LEE부장 2021. 1. 18. 10:15

항온항습기 용량 선정 :

- 체적 x 15회/h (온도관리치 ±2℃ 기준) + 안전율 10~20%

- 체적 x 30회/h (온도관리치 ±1℃ 기준) + 안전율 10~20%

- 체적 x 60회/h (온도관리치 ±0.5℃ 기준) + 안전율 10~20%

- 실내 열부하 고려

- 실내 배기량 & 급기량(외기도입량) 고려

FAN FILTER UNIT 풍량 선정 :

- 체적 x 70~50회/h (청정도 1,000Class/ISO 6 기준 환기횟수)

- 체적 x 40~30회/h (청정도 10,000Class/ISO 7 기준 환기횟수)

Open Air Unit(외기도입 유니트/신선외기 & 양압유지용) :

- 체적 x 1회/h (+ 배기량/Volume 제어)

- Relief Damper(릴리프댐퍼)

- Manometer(차압계)

본 디자인은 에스티크린룸(대구영남)의 지적자산이므로 복사하거나 유출할 수 없습니다.
