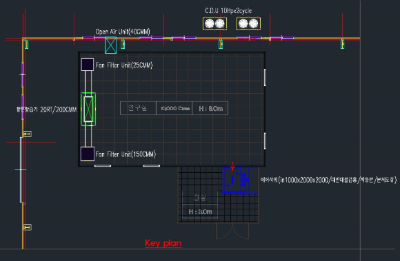

(항온항습기 + F.F.U) = Clean room 조성

항온항습기 용량 선정 : 체적 x 15회/h (온도관리치 ±2℃ 기준) + 안전율 10~20%

                               - 실내 열부하 고려

                               - 실내 배기량 & 급기량(외기도입량) 고려

FAN FILTER UNIT 풍량 선정 : 체적 x 40~30회/h (청정도 10,000Class/ISO 7 기준 환기횟수)

Open Air Unit(외기도입 유니트/양압유지용) : 체적 x 1회/h (+ 배기량/Volume제어)

                               - Relief Damper(릴리프댐퍼)

                               - Manometer(차압계)



본 디자인은 에스티크린룸(대구영남)의 지적자산이므로 복사하거나 유출할 수 없습니다.

항온항습기 + 상부덕트

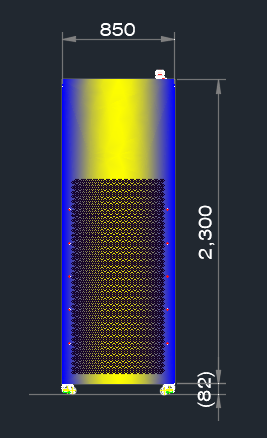

F.F.U 'STAND' 150CMM

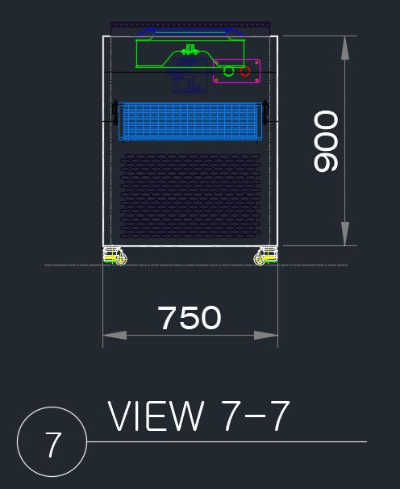

F.F.U 'STAND' 25CMM

배기팬(배기량)과 급기팬(급기량)은 Fan Speed 제어(볼륨조절기)

- 설치 시 Zero Point

                                                                  - 실간차압 : 클린룸-일반실 1.0~1.5mmAq 유지관리

                                                                                  클린룸-클린룸 0.5mmAq 유지관리
