항온항습기 용량 선정 :
- 체적 x 15회/h (온도관리치 ±2℃ 기준) + 안전율 10~20%
- 체적 x 30회/h (온도관리치 ±1℃ 기준) + 안전율 10~20%
- 체적 x 60회/h (온도관리치 ±0.5℃ 기준) + 안전율 10~20%
- 실내 열부하 고려
- 실내 배기량 & 급기량(외기도입량) 고려
FAN FILTER UNIT 풍량 선정 :
- 체적 x 70~50회/h (청정도 1,000Class/ISO 6 기준 환기횟수)
- 체적 x 40~30회/h (청정도 10,000Class/ISO 7 기준 환기횟수)
Open Air Unit(외기도입 유니트/신선외기 & 양압유지용) :
- 체적 x 1회/h (+ 배기량/Volume 제어)
- Relief Damper(릴리프댐퍼)
- Manometer(차압계)

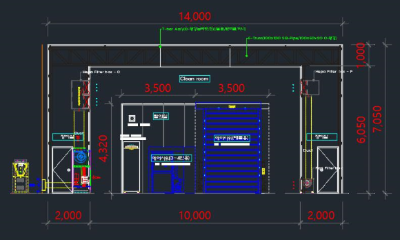

본 디자인은 에스티크린룸(대구영남)의 지적자산이므로 복사하거나 유출할 수 없습니다.
